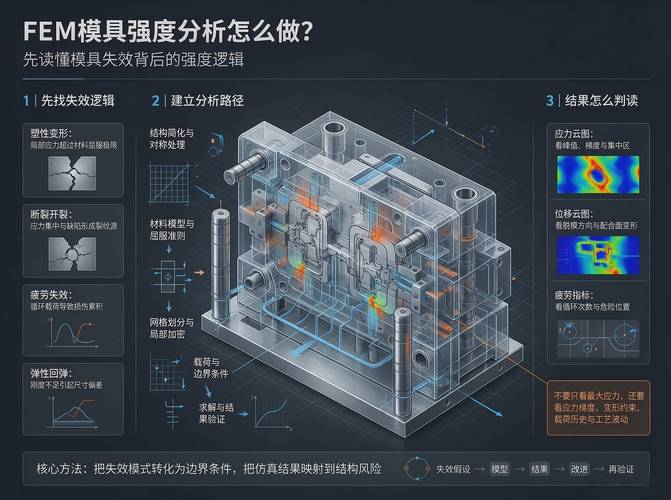

模具在服役过程中常因强度不足发生失效，如开裂、塑性变形等，直接影响生产效率和成本。有限元方法（FEM）是评估模具强度的核心手段，但有效的分析必须建立在对模具失效机理的深刻理解之上。本文系统阐述FEM模具强度分析的实施路径，从读懂模具失效背后的强度问题出发，逐步深入到建模、求解与结果评估的全过程。

一、模具失效与强度的内在关联

模具失效形式多样，但强度不足往往是根本诱因之一。常见的失效模式包括：

1. 断裂失效：模具局部应力超过材料抗拉强度或断裂韧度，导致裂纹萌生与扩展。例如，冲裁模刃口在交变载荷下疲劳开裂，或压铸模型腔在热应力与机械应力叠加下产生热裂纹。
2. 塑性变形：当工作应力超过材料屈服强度时，模具发生不可恢复的变形，导致尺寸精度丧失。如挤压模具在高温高压下型腔塌陷。
3. 磨损与疲劳：虽非直接强度问题，但磨损会削弱截面，间接降低强度；疲劳则是交变应力长期作用的结果，与应力幅值和应力集中系数密切相关。

因此，模具强度分析必须针对具体失效模式，确定关键应力指标（如最大主应力、等效应力、应力强度因子等），并考虑载荷历程、温度场、材料非线性等因素。FEM分析的目标即是定量预测这些力学响应，为设计改进提供依据。

二、FEM强度分析的核心流程

FEM模具强度分析遵循一般有限元分析流程，但需结合模具工况与失效特点，重点把握以下环节：

1. 前处理：几何简化与网格划分

• 几何清理：去除对强度影响微小的圆角、倒角、小孔等特征（除非是应力集中关注点），以降低网格规模。对关键承载区域和潜在裂纹萌生部位应保留细节。
• 网格策略：采用二阶四面体或六面体单元，在应力集中区（如圆角、尖角、截面突变处）加密网格，并进行网格收敛性验证，确保计算结果对网格密度不敏感。
• 材料模型：根据模具材料和工作温度，选择合适的本构模型。常温下可采用线弹性模型；高温或大变形工况需考虑塑性、蠕变或粘塑性；疲劳分析还需材料S-N曲线或断裂力学参数。

2. 载荷与边界条件定义

• 载荷类型：包括机械载荷（如成型压力、锁模力、冲裁力）、热载荷（温度场引起的热应力）、惯性载荷等。准确模拟实际工况需通过工艺仿真或实测获得载荷谱。
• 边界条件：根据模具安装方式施加约束，避免过约束或欠约束导致虚假应力。接触关系（如模具与坯料、模具与模架）需合理设置摩擦和间隙。
• 多物理场耦合：对于热作模具，需进行热-力耦合分析，先计算温度场再映射为热载荷，或直接采用顺序耦合/完全耦合方法。

3. 求解与后处理

• 求解器选择：静强度分析采用隐式求解器；涉及接触、大变形或冲击时，可选用显式求解器。注意非线性问题的收敛性控制。
• 结果提取：重点关注等效von Mises应力、最大主应力、塑性应变、接触压力等。对照材料强度参数（屈服强度、抗拉强度）和安全系数进行评估。
• 疲劳与断裂评估：若失效模式为疲劳，需基于应力历程进行疲劳寿命预测；对于裂纹扩展问题，可结合扩展有限元法（XFEM）或虚拟裂纹闭合法计算应力强度因子。

三、从失效机理到分析案例示意

以某压铸模失效为例：模具在生产数千模次后型腔表面出现热裂纹。分析表明，失效原因为热疲劳：高温熔融金属与低温脱模剂交替作用，产生循环热应力，叠加机械应力，在应力集中处萌生裂纹。FEM分析步骤为：

1. 建立包含冷却水道的模具三维模型；
2. 进行瞬态热分析获取温度场循环；
3. 热-力耦合分析获得应力应变循环；
4. 提取危险点应力幅值，结合材料热疲劳数据预测寿命。

通过分析发现，原设计冷却不均导致局部热应力过高，改进冷却布局后，应力幅值降低30%，寿命显著提升。

四、小结

FEM模具强度分析并非简单的软件操作，而是以失效机理为导向的工程决策过程。只有先读懂模具为何失效——是断裂、塑性变形还是疲劳——才能有针对性地定义分析目标、简化模型、施加合理载荷并正确解读结果。掌握这一逻辑，FEM才能真正成为模具设计与优化的有力工具，避免“为分析而分析”的误区。
